2021終極版本：臥式鏜銑床的結構及運動形式

什么是臥式鏜銑床

鏜銑床結合了鏜床和銑床的加工方式,主要用于鏜孔和銑削平面。按自動化程度分為:傳統鏜銑床、精密鏜銑床和數控鏜銑床；按布局形式分為立式鏜銑床和臥式鏜銑床、落地式鏜銑床。

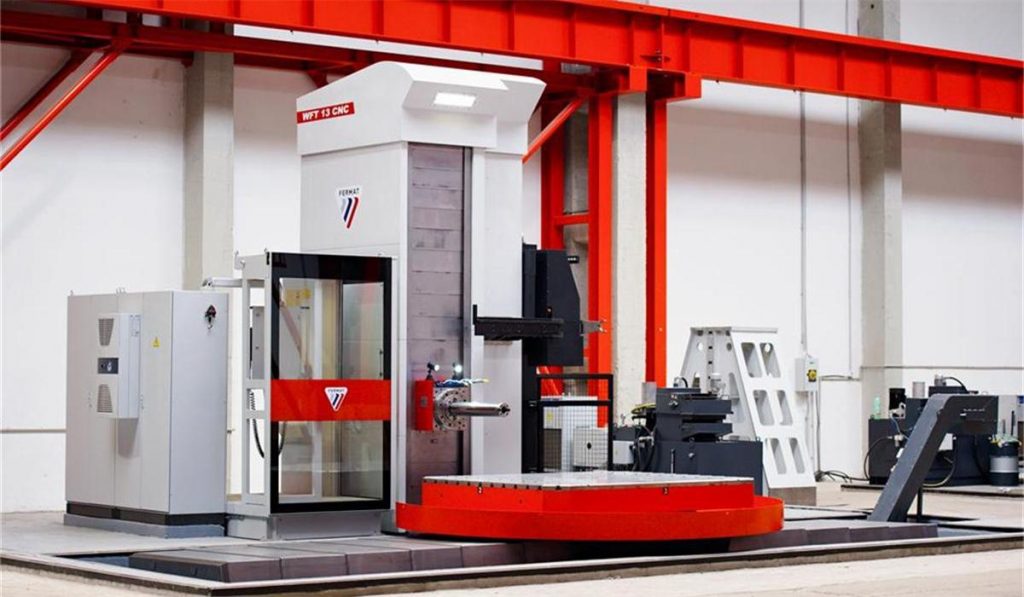

臥式鏜銑床（ 鏜銑加工中心）是鏜銑床中應用較為廣泛的一種。其適合工件的數面加工，只需一次安裝工件及調整，配置回轉式工作臺，定位精準，確保各加工面之相互精度。

產品分類

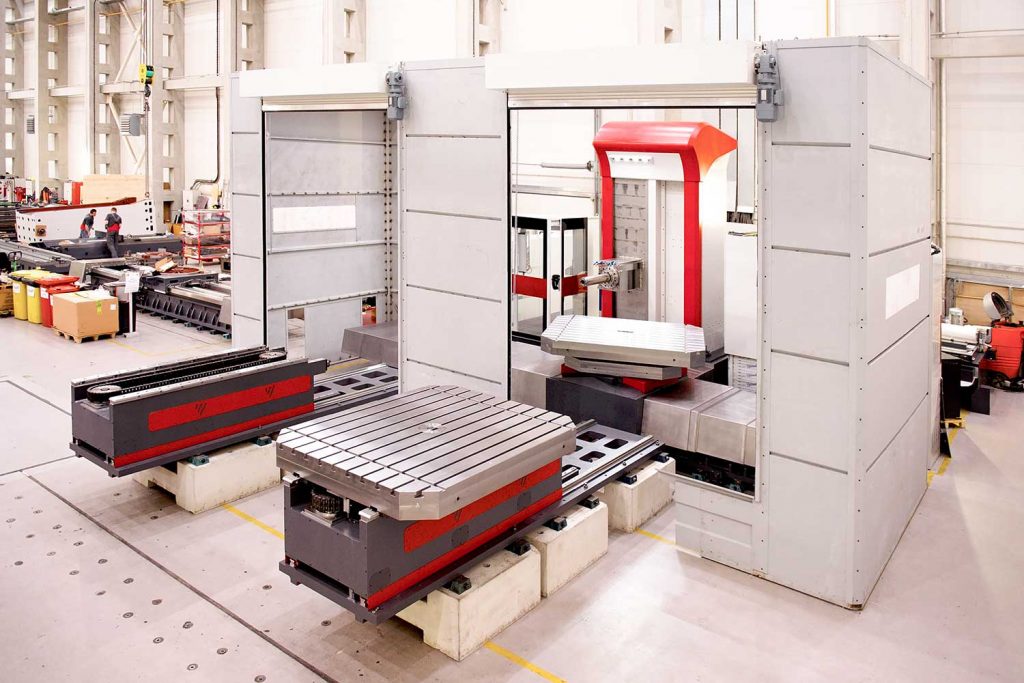

臥式鏜銑床是在水平方向上鉆孔的機床，有落地式、工作臺式、刨床式三種，可以輕松加工極大的零件，并允許最終用戶到達小腔體。

產品特點

臥式鏜銑床具有高精度、高效率及卓越的加工能力。采用絕對坐標，不需要長距離的原點回歸操作，有效縮短非加工時間。

設備的結構

鏜銑床在加工時，一般是將工件固定在工作臺上，由鏜桿或平旋盤（花盤）上固定的刀具進行加工。

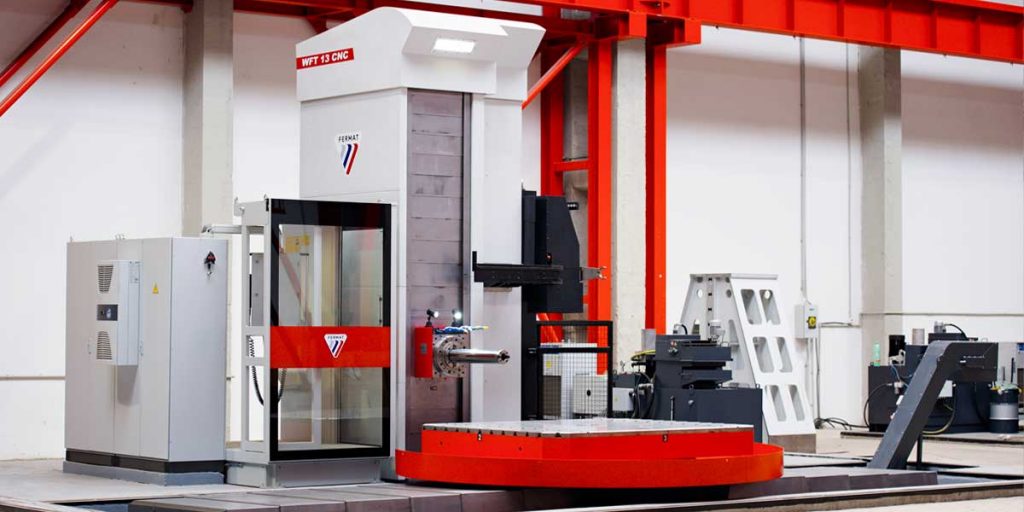

臥式鏜銑床主要由床身、前立柱、鏜床架、后立柱、尾座、下溜板、上溜板、工作臺等幾部分組成：

1. 前立柱：固定地安裝在床身的右端，在它的垂直導軌上裝有可上下移動的主軸箱。
2. 主軸箱：其中裝有主軸部件，主運動和進給運動變速傳動機構以及操縱機構。?
3. 后立柱：可沿著床身導軌橫向移動，調整位置，它上面的鏜桿支架可與主軸箱同步垂直移動。如有需要，可將其從床身上卸下。?
4. 要作臺：由下溜板，上溜板和回轉工作臺三層組成。下溜板可沿床身頂面上的水平導軌作縱向移動，上溜板可沿下溜板頂部的導軌作橫向移動，回轉工作臺可以上溜板的環形導軌上繞垂直軸線轉位，能使要件在水平面內調整至一定角度位置，以便在一次安裝中對互相平等或成一角度的孔與平面進行加工。

設備的運動形式

1. 主運動：主軸的旋轉與平旋盤的旋轉運動。
2. 進給運動：主軸在主軸箱中的進出進給；平旋盤上刀具的徑向進給；主軸箱的升降，即垂直進給；工作臺的橫向和縱向進給。這些進給運動都可以進行手動或機動。
3. 輔助運動：回轉工作臺的轉動；主軸箱、工作臺等的進給運動上的快速調位移動；后立柱的縱向調位移動；尾座的垂直調位移動。?

設備應用

臥式鏜銑床除了鏜孔外，還可以進行鉆、擴、鉸孔、車削內外螺紋，用絲錐攻絲，車外圓柱面和端面，用端銑刀與圓柱銑刀銑削平面等多種工作?？傊P式鏜銑床可以用來加工多種復雜和大型工件。
