臥式鏜銑加工中心的發展
目錄
臥式鏜銑床 （臥式鏜銑加工中心） 的發展以其注入加速度概念而倍受關注，為高速運行作技術支撐的傳動元件電主軸、直線電機、線性導軌等得到廣泛應用，將機床的運行速度推向了新的高度。
而主軸可更換式臥式鏜銑加工中心的創新設計，其解決了電主軸與鏜桿移動伸縮式結構各存利弊的不足，具有復合加工與一機兩用的功效，也是臥式鏜銑床的一大技術創新。
臥式鏜銑床的發展以其新的設計理念引領現代加工的潮流，以高速加工為理念的無鏜軸滑枕式、多種銑頭交換使用的結構型式盡顯風采，大有替代傳統銑削加工的趨勢。以兩坐標擺角銑頭為代表的各種銑頭附件成為實現高速、高效復合加工的主要手段，其工藝性能更廣，功率更大，剛性更強，是落地銑鏜床發展的一大突破。
設備的結構特點
主軸箱
臥式鏜銑床的主要關鍵部件是主軸箱，安裝在立柱側面，也有少數廠家采用雙立柱的熱對稱結構,將主軸箱置于立柱中間，這種結構最大特點是剛性、平衡性、散熱性能好，為主軸箱高速運行提供了可靠保證。但是，雙立柱結構不便于維護保養，是當今采用的廠家不多的原因。
主軸箱移動多通過電機驅動滾珠絲桿進行傳動，是主軸驅動核心傳動裝置，多采用靜壓軸承支承，由伺服電機驅動滾珠絲桿進行驅動。由于主軸轉速越來越高，主軸升溫快，現在，已有很多廠家將采用油霧冷卻以替代油冷卻，更有效地控制主軸升溫，使其精度得到有效保證。
主軸系統
主軸系統主要有兩種結構型式：
- 一種是傳統的鏜桿伸縮式結構，具有鏜深孔及大功率切削的特點;
- 另一種是現代高速電主軸結構，具有轉速高，運行速度快，高效、高精的優點。
高速電主軸
高速電主軸在臥式鏜銑床上的應用越來越多，除了主軸速度和精度大幅提高外，還簡化了主軸箱內部結構，縮短了制造周期，尤其是能進行高速切削，電主軸轉速最高可大10000r/min以上。不足之處在于功率受到限制，其制造成本較高，尤其是不能進行深孔加工。

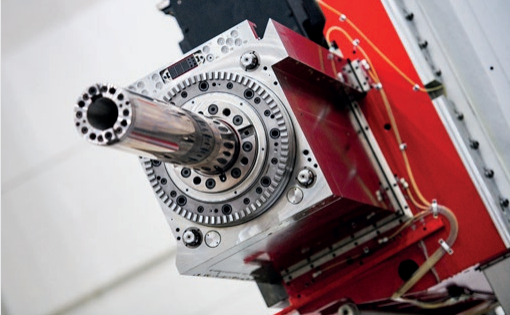

鏜桿伸縮式
而鏜桿伸縮式結構其速度有限，精度雖不如電主軸結構，但可進行深孔加工，且功率大，可進行滿負荷加工，效率高，是電主軸無法比擬的。因此，兩種結構并存，工藝性能各異，卻給用戶提供了更多的選擇。
臥式鏜銑床工藝特點
無鏜軸式電主軸
傳統的臥式鏜銑床主要適合各種機械零件的加工，尤其是機械傳動箱體以及各種曲面體零件。
由于各種裝備技術水平的提高，對機械結構要求越來越簡化，所需傳動部件更少，特別是作為傳動箱體的零件會越來越少，機械傳動多采取直接驅動，且傳動件的精度要求非常高，這對臥式鏜銑床的工藝性能提出了更高要求。
因此，作為傳統的鏜軸式結構的加工對象呈減少的趨勢，將以無鏜軸式電主軸所替代，即以高速加工中心完成各種零件的加工。
臥式鏜銑加工中心

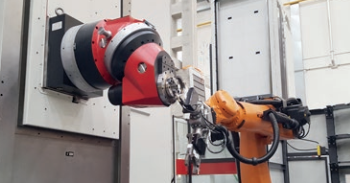

臥式鏜銑床向高速加工中心發展，一方面工藝適應性更強，另一方面也提高了性能水平和加工精度，在提高了加工工藝范圍的同時，需要各種功能附件作工藝保障，既能鏜銑，又能鉆孔、攻絲，裝上數控?cái)[角銑頭附件，還能加工各種曲面體零件。
配備交換式工作臺組成柔性加工單元，可對零件進行批量加工。

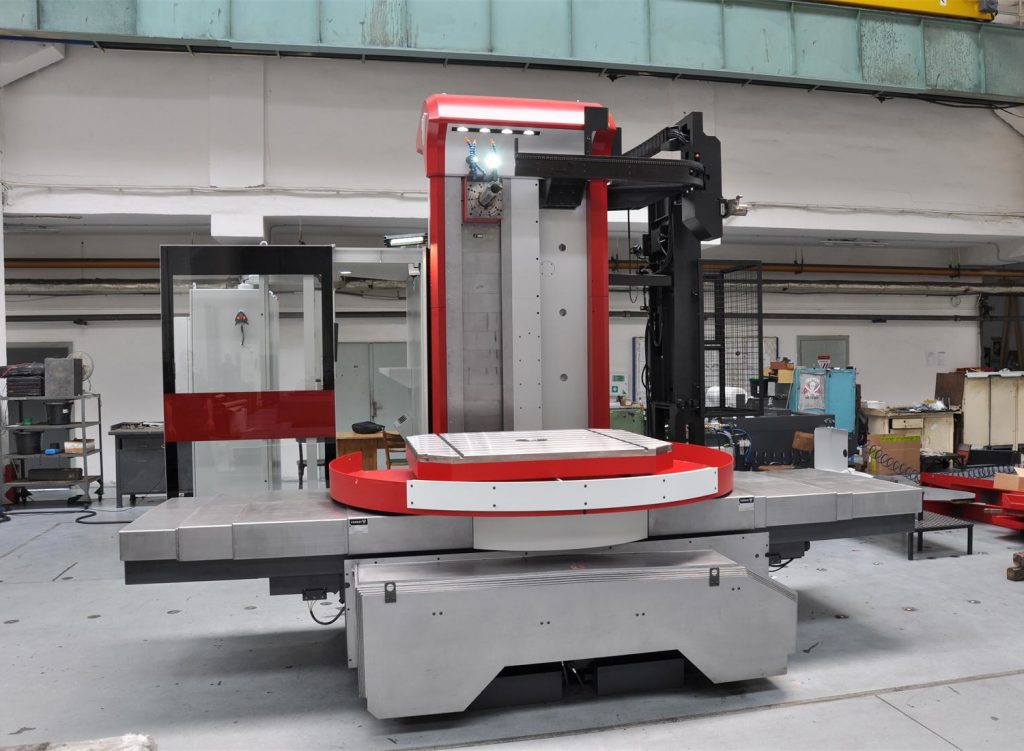

落地式銑鏜床主要加工各種型面的大型、超大型零件，其工藝特點是配有大型落地式平臺(工作臺尺寸不受限)，可加工超長、超寬的零件。
同時，還可配備回轉式工作臺，即能作回轉分度，還可作徑向直線運動，通過分度完成對零件的多序加工，大大提高了工藝范圍。
而大功率、高效切削是落地式銑鏜床的一大加工優勢，高速、高精的技術要求越來越影響著落地式銑鏜床的技術發展，是提高落地式銑鏜床工藝水平的重要手段。因此，落地式銑鏜床正在改變單一的大功率、高效切削，而更多地融入高速、高精的工藝技術內涵。
現在，滑枕式結構成已為高速銑鏜加工的主要結構型式，滑枕截面大，剛性高，高速運行穩定性好，便于裝卡各種銑頭附件以實現高速加工。
總結
當代臥式鏜銑床與落地式銑鏜床技術發展非?？欤饕w現在設計理念的更新和機床運行速度及制造工藝水平有很大的提高，另一方面是機床結構變化大，新技術的應用層出不窮。
臥式鏜銑床的結構向高速電主軸方向發展，落地式銑鏜床向滑枕式(無鏜軸)結構方向發展，功能附件呈高速、多軸聯動、結構型式多樣化的發展態勢，這將是今后一個時期技術發展的新趨勢。
