什么是臥式鏜銑床?
目錄
鏜銑床是把鏜孔和銑削集成在同一臺機床上，即這臺機床上既有鏜刀，也有銑刀。鏜銑床結合了鏜床和銑床的加工方式,主要用于鏜孔和銑削平面。
鏜銑床一般分為立式和臥式。立式鏜銑床是指刀具軸線與加工平面平行，而臥式鏜銑床是指刀具軸線與加工平面垂直。

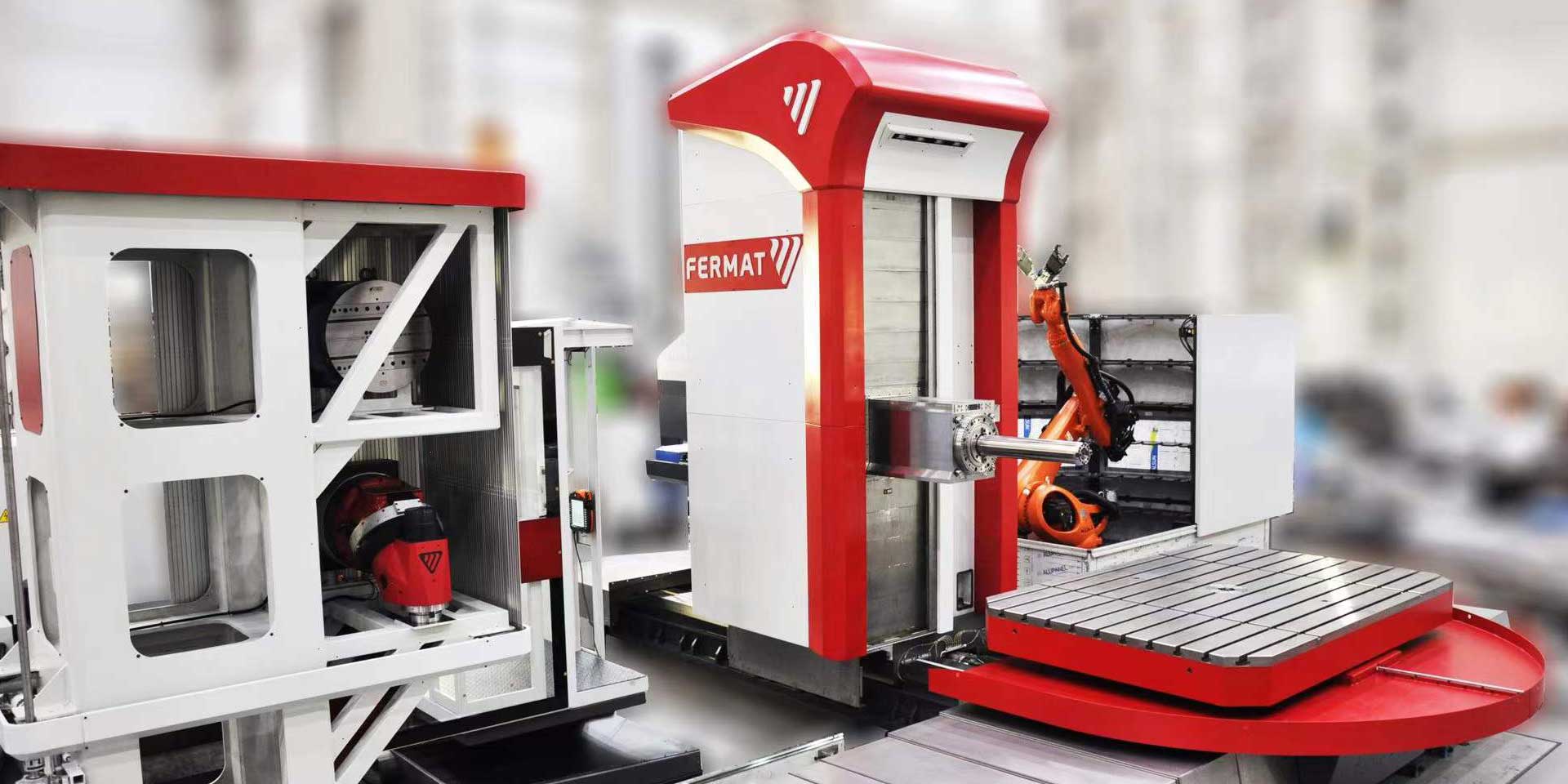

臥式鏜銑床（也稱臥式鏜銑加工中心)由重型鑄鐵結構組成，具有出色的減振和切割精度。臥式鏜銑加工中心可以一次對工件夾裝后，根據程序自主選擇不同的刀具，自動改變主軸的轉速，按編程順序依次完成多個面上多個工序的加工。臥式鏜銑床用于銑削、鉆孔、鉆孔、端面、槽等多種類型的鋼和合金部件。
臥式鏜銑床有什么特點?
臥式鏜銑床的發展以其注入加速度概念而倍受關注，為高速運行作技術支撐的傳動元件電主軸、直線電機、線性導軌等得到廣泛應用，將機床的運行速度推向了新的高度。而主軸可更換式臥式鏜銑加工中心的創新設計解決了電主軸與鏜桿移動伸縮式結構各存利弊的不足，具有復合加工與一機兩用的功效，也是臥式鏜銑床的一大技術創新。
臥式鏜銑床的結構優勢是什么？
- 臥式鏜銑床總體布局為單立柱、側掛箱、帶固定式平旋盤；
- 工作臺在床身上進行縱、橫向移動，機床具有很好的剛性、使用性和較大的加工范圍；
- 主軸系統采用優化設計，主軸為三點支承，具有剛性好、回轉精度高的特點，主軸經過氮化處理，提高了硬度、增強了耐磨性、延長了使用壽命；
- 主運動、進給運動變速均采用液壓預選變速轉閥，節省了輔助時間，提高了加工效率；
- 主軸箱升降、工作臺縱橫向及回轉運動的分配均采用電磁離合器操縱，其夾緊、松開采用液壓控制，夾緊后具有機械自鎖、夾緊可靠，減輕勞動強度，提高了機床的自動化程度；
- 床身導軌、前立柱導軌、下滑座上導軌采用接觸表面自冷淬火、提高導軌硬度、延長使用壽命，上下滑座設有機械卸荷，防止低速爬行；
- 在進給箱和快速箱內分別設有保險離合器，當機床超負荷時，保險離合器即脫開，避免內部機構損壞；凡不同時移動的部件均設有電氣互鎖裝置、確保安全。
如何安全操作臥式鏜銑床？
- 遵守鏜銑床一般安全操作規程。按規定穿戴好勞動保護用品。
- 檢查操作手柄、開關、旋鈕、夾具機構、液壓活塞的聯結是否處在正確位置，操作是否靈活，安全裝置是否可靠。
- 檢查鏜銑床各軸有效運行范圍內是否有障礙物。
- 嚴禁超性能使用鏜銑床。按工件材料選用全理的切削速度和進給量。
- 裝卸較重的工件時，必須根據工件重量和形狀選用合理的吊具和吊裝方法。
- 主軸轉動，移動時，嚴禁用手觸摸主軸及安裝在主軸端部的刀具。
- 更換刀具時，必須先停機，經確認后才能更換，更換時應該注意刀刃的傷害。
- 禁止踩踏設備的導軌面及油漆表面或在其上面放置物品。嚴禁在工作臺上敲打或校直工件。
- 對新的工件在輸入加工程序后，必須檢查程序的正確性，模擬運行程序是否正確，未經試驗不允許進行自動循環操作，以防止機床發生故障。
- 使用平旋徑向刀架單獨切削時，應先把鏜桿退回至零位，然后在MDA方式下用M43換到平旋盤方式，若U軸要移動，則須確保U軸手動夾緊裝置已經松開。
- 在工作中需要旋工作臺（B軸）時，應確保其在旋轉時不會碰到機床的其它部件，也不能碰到機床周圍的其它物體。
- 進口鏜銑床運行時，禁止觸碰旋轉的絲軸、光桿、主軸、平旋盤周圍，操作者不得停留在機床的移動部件上。
- 鏜銑加工中心運轉時操作者不準擅自離開工作崗位或托人看管。
- 臥式鏜銑床運行中出現異?，F(xiàn)象及響聲，應立即停機，查明原因，及時處理。
- 當鏜銑床的主軸箱，工作臺處于或接近運動極限位置，操作者不得進入下列區域：（1）主軸箱底面與床身之間；（2）鏜軸與工作之間；（3）鏜軸伸出時與床身或與工作臺面之間；（4）工作臺運動時與主軸箱之間；（5）鏜軸轉動時，后尾筒與墻、油箱之間；（6）工作臺與前主柱之間；（7）其他有可能造成擠壓的區域
- 機床關機時，須將工作臺退至中間位置，鏜桿退回，然后退出操作系統，再切斷電源。
