]]>十字?滑臺式?臥式鏜銑床結構與組成
- 床身：提供穩定的基礎支撐，保證整機剛性。
- 主軸：負責帶動刀具高速旋轉，實現切削運動。
- 十字滑臺：由相互垂直的兩個滑動導軌組成，可實現工件或刀具在 X、Y 方向的精確定位與移動。
- 工作臺：用于固定被加工工件，通常具備回轉或分度功能以適應多面加工。
- 刀具系統：包括刀柄、刀具庫及自動換刀裝置（視機型而定），滿足多種加工需求。
- 冷卻系統：在加工過程中持續供給冷卻液，降低刀具與工件的溫度，延長刀具壽命并防止熱變形。
- 潤滑系統：為導軌、絲杠等運動副提供穩定潤滑，減少磨損、保持運動精度。
- 控制系統：多采用 CNC（計算機數字控制）系統，實現自動化編程與精確運動控制。
臥式鏜銑床工作步驟
- 檢查設備 — 開機前應全面檢查機械部件有無松動、損傷，潤滑與冷卻液位是否正常，電源電壓及接地是否符合要求，確保安全運行條件。
- 安裝與調試 — 將設備穩固安裝于堅固、水平的地基或防震平臺上，避免振動影響精度；安裝完成后應進行水平校正與各軸原點校準。
- 啟動設備 — 依次開啟電源、潤滑與冷卻系統，預熱主軸至規定轉速范圍；確認各軸回零正常后，加載加工程序。
- 執行加工 — 按照工藝要求設定加工參數（如進給速度、主軸轉速、切削深度等），啟動自動循環或半自動模式進行加工，過程中注意監控運行狀態。
- 停止與收尾 — 加工結束后，先停止主軸運轉，再關閉冷卻與潤滑系統；將各軸移至安全位置，切斷電源，清理切屑并檢查設備狀況。
常見故障原因及解決方法
| 故障現象 | 可能原因 | 解決方法 |
| 設備無法啟動 | 電源中斷或電壓異常；控制器故障；急停或限位開關被觸發；機械部件卡滯 | 檢查供電線路與斷路器狀態；檢測控制器及連接線；復位急停與限位開關；排除機械卡阻并潤滑相關部位 |
| 加工精度下降 | 刀具磨損或裝夾不良；導軌或絲杠間隙過大；工件裝夾不牢固；熱變形影響 | 更換或重新刃磨刀具并正確夾緊；檢查并調整導軌/絲杠間隙；優化工件夾具；加強冷卻以減小熱影響 |
| 加工效率偏低 | 進給速度與主軸轉速匹配不合理；程序路徑冗余；刀具選擇不當；控制系統響應延遲 | 根據材料和工藝優化切削參數；簡化走刀路徑；選用高效刀具；檢查并更新數控系統軟硬件 |
維護與保養建議
- 定期清潔機床表面與導軌，清除切屑與油污。
- 按計劃更換潤滑油與冷卻液，檢查濾芯及管路通暢性。
- 定期檢測各軸反向間隙與定位精度，必要時進行補償調整。
- 長期停用時應做好防銹與防塵措施，并定期通電驅潮。
結論
十字滑臺式臥式鏜銑床因其高精度、高效率及較強的工藝適應性，已成為現代制造業中的重要設備之一。在實際使用中，應注重規范操作、定期維護與及時排故，才能提升產品質量與生產效率。
The post 帶你了解十字滑臺式臥式鏜銑床 first appeared on 捷克飛馬特上海辦事處.
]]>The post 什么是十字滑臺式臥式鏜銑床，有哪些性能特點 first appeared on 捷克飛馬特上海辦事處.
]]>臥式鏜床的主要功能是鏜削工件上各種孔和孔系，適合于多孔的箱體類零件的加工。臥式鏜床還能銑削平面、鉆削、加工端面和凸緣的外圓，以及切螺紋等。
臥式銑床是一種機床，它的主軸與工作臺平行，呈水平位置，轉速12級，可用各種圓柱銑刀、圓片銑刀、角度銑刀、成型銑刀和端面銑刀加工各種平面、斜面、溝槽等。
而臥式鏜銑床是結合了鏜床和銑床的結構特點而制成的鏜銑床設備。臥式鏜銑床是一種常見的多功能的金屬加工設備，可用于加工各種軸類零部件、承載座、法蘭盤、連接板等工件。臥式鏜銑床主要用于對大型工件進行鏜銑加工，廣泛應用于機械制造、航空航天、船舶制造、軍工等領域。
什么是十字滑臺式臥式鏜銑床
十字滑臺式臥式鏜銑床是一種廣泛應用于機械加工行業的設備，其主要由床身、主軸、十字滑臺、工作臺、刀具系統、冷卻系統、潤滑系統、控制系統等組成。
十字滑臺式臥式鏜銑床的工作原理是通過主軸驅動十字滑臺和工作臺進行直線運動，通過刀具系統進行切削加工，具有精度高、效率高、操作簡便等優點。
十字滑臺式臥式鏜銑床三大性能特點
- 精度高：十字滑臺式臥式鏜銑床采用精密的制造工藝和高精度的測量設備，加工精度高。
- 效率高：十字滑臺式臥式鏜銑床采用高效的刀具系統和控制系統，加工效率高。
- 操作簡便：十字滑臺式臥式鏜銑床采用人性化的設計，操作簡便。
結論
十字滑臺式臥式鏜銑床是一種重要的設備，具有精度高、效率高、操作簡便等優點。在使用過程中，應定期檢查設備，及時發現和解決問題，以保證設備的正常運行。同時，應根據加工需求，合理設置設備的加工參數，以提高加工效率和精度。
The post 什么是十字滑臺式臥式鏜銑床，有哪些性能特點 first appeared on 捷克飛馬特上海辦事處.
]]>鏜桿直徑100mm或110mm， 伸出730mm；
適用于工件的單一，一次性加工或批量生產;
The post WFC10/WFC11十字滑臺式臥式鏜銑床 first appeared on 捷克飛馬特上海辦事處.
]]>十字滑臺式鏜銑加工中心

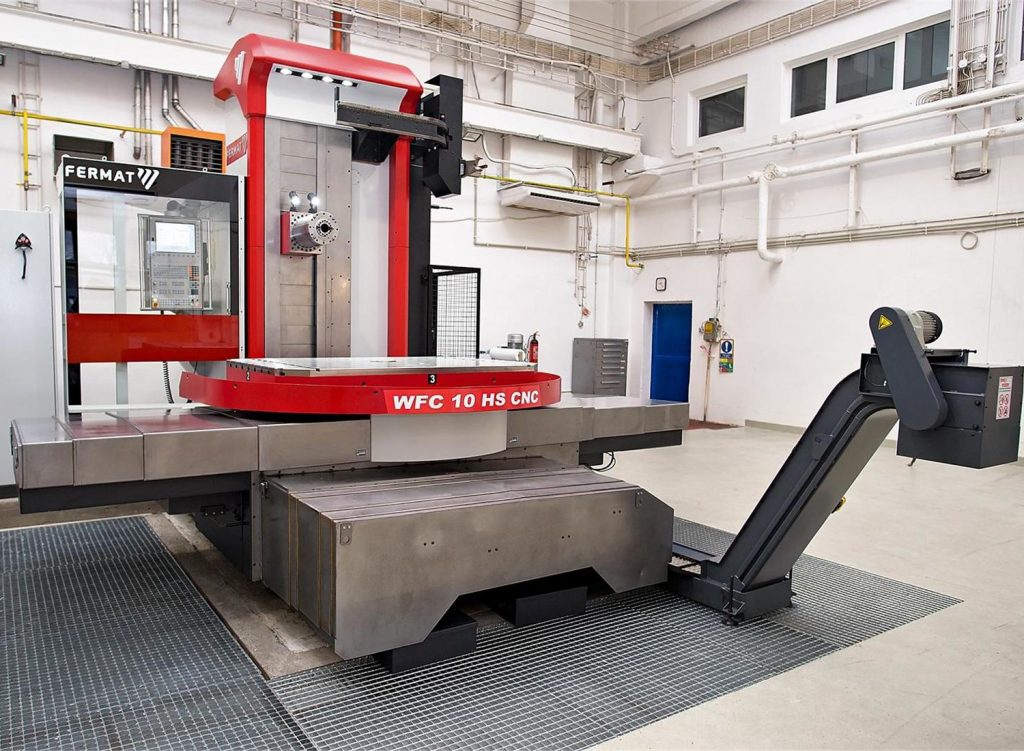

WFC10/WFC11十字滑臺式臥式鏜銑床
WFC10/WFC11十字滑臺式臥式鏜銑床簡介
WFC10/WFC11十字滑臺式臥式鏜銑床是經濟，現代，簡潔的解決方案。
它是一種現代設計連續控制的十字型或移動滑座機床，WFC 10/WFC11十字滑臺式臥式鏜銑床非常適用于高達5噸工件的完整加工。
特點
- 鏜桿直徑100mm或110mm， 伸出730mm。
- 適用于工件的單一，一次性加工或批量生產; 適用于空間有限的加工車間。
- WFC10/WFC11 L 版本為配備直線導軌。
- 數控回轉工作臺（2個伺服馬達），適合加工模具。

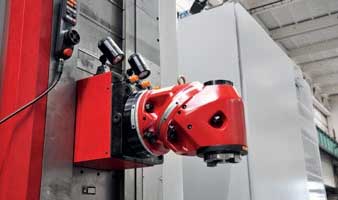

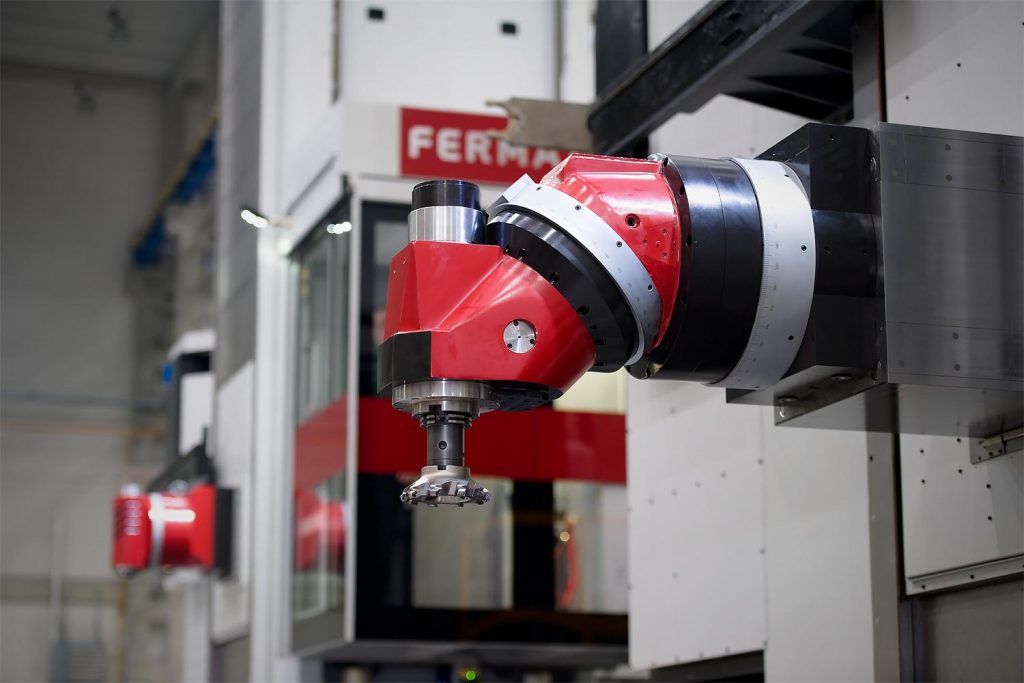

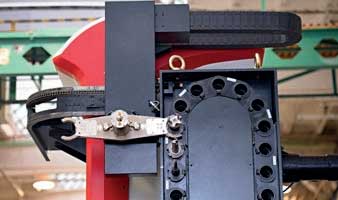

附件及細節
WFC10/WFC11十字滑臺式鏜銑加工中心參數
| 單位 | WFC 10 WFC 10 L | |
| 主軸直徑 | mm | 100 / 110 |
| 主軸錐度 | ISO50 / BT50 / CAT50 | |
| 主軸最大轉速 | rpm | 4000 (選配5000) |
| 主電機海德漢或西門子系統（S1/S6） | kW | 19,5 / 29,3; 31 / 46,5 |
| 最大扭矩海德漢或西門子系統（S1/S6） | Nm | 951 / 1426; 1416 / 2124 |
| 主電機發那科（S1/S3） | kW | 22 / 26; 30 / 37 |
| 最大扭矩發那科（S1/S3） | Nm | 823 / 971; 1370 / 1692 |
| X軸行程 | mm | 1250 / 2000 |
| Y軸行程 | mm | 1250/1700/2000 1400/1850/2150 |
| Z軸行程 | mm | 1250 1500 |
| W軸主軸伸出 | mm | 730 |
| 快速進給X，Y | mm/min | 8000 14000 (選項30000) |
| 快速進給Z，W | mm/min | 8000 14000 (選項30000), 8000 |
| 快速進給B | rpm | 2 (選項4) 2 (選項10) |
| 工作臺最大載重 | kg | 3000 / 5000 |
| 工作臺尺寸 | mm | 1000×1120 / 1250×1400 / 1250×1800 / 1400 x 1600 |
臥式鏜銑床結構組成

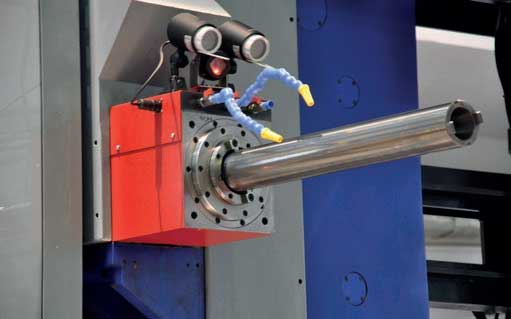

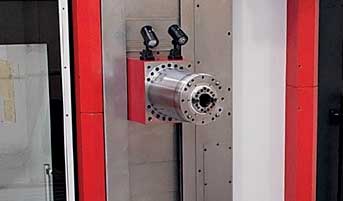

主軸箱
堅固，強壯，精確。
- 主軸箱由球墨鑄鐵GGG60鑄造而成，配備數控伺服電機轉動主軸，連續調節其轉速。
- 主軸行程（W軸）為730 mm，由伺服電機和滾珠絲杠驅動。
- 主軸錐度SK50（ISO，BT或CAT）。
- 矩通過雙速行星齒輪箱傳遞到主軸。齒輪根據編程的轉速自動變化。
- 標配主軸支撐套250 mm。

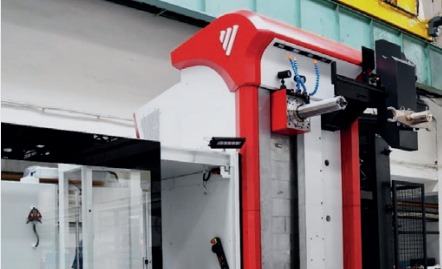

立柱
- 主軸箱滑座為鑄鐵鑄件， 由滾珠絲杠控制主軸箱在Y軸移動。
- 導軌由油潤滑。
立柱和床身
剛性，堅固，精確，吸收加工過程中產生的振動。
- 機床的主體（縱向和橫向床身，滑座和立柱）均為鑄件GG30并加入鉻和銅。所有導軌的功能面都經過硬化處理（硬度：56 HRC）及磨削加工。
- 伺服電機和滾珠絲杠驅動數控工作臺X軸，Z軸和主軸箱Y軸。
- Y軸上的滾珠絲杠底部配有電動制動器。
- 所有軸上的單獨伺服驅動器都是數控的，都具有直線，圓弧和螺旋插補功能。

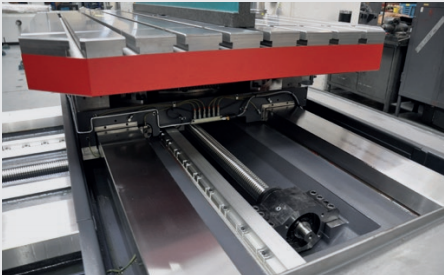

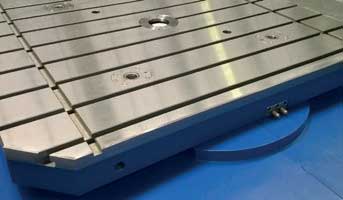

數控回轉工作臺
憑借簡單的設計和出色的部件，飛馬特數控回轉工作臺在其使用壽命期間只需要最少的維護和調整。
- 最大載重5噸。
- 回轉工作臺在X軸和Z軸的滑軌或直線導軌上移動。
- 回轉工作臺由三部分組成 – 床身， 滑座， 和回轉臺面。工作臺臺面安裝在交叉滾子軸承上，可確保高負載能力，無粘滑，最小摩擦。
- 回轉工作臺的回轉由雙伺服電機的主-從結構來完成，?無間隙。
- 工作臺回轉定位使用角度編碼器（增量為0.001°）;工作臺設置到點， 并通過液壓制動器固定。
